GS8717蓝牙2.0/4.0双模模组
1.模组介绍
GS8717是一款蓝牙2.0/4.0双模模组，兼容蓝牙V2.1+EDR和V3.0+HS，由MVSILION的BM5064音频处理器和REALTEK的RTL8761蓝牙2.0/4.0双模控制器组成。
模组提供：ARMCortex-M3内核、丰富的外设接口、音频编解码和各种音效，以及蓝牙2.0/4.0双模应用的协议栈和解决方案。适用于各种蓝牙无线音频或数据传输应用。
1.1 模组特点
● ARM Cortex-M3，主频96MHz，128K SRAM，两线SW调试接口。
● 符合蓝牙4.0规范，双模(2.1BR/EDR+Low Energy Controllers)，兼容V2.1+EDR和Bluetooth 4.0 Low Energy (BLE)，最高速率3M bit/s。
● 丰富的蓝牙协议支持，如A2DP、AVRCP、HFP、SPP、GATT、ATT等。
● 提供面向Android和IOS的APP参考源码。
● 外置RGB三路模拟调光调色，支持音乐律动功能。
● 自带5W优质的功放电路，用来驱动内磁，外磁性喇叭。
● 标准的2.54-10P接口。
● 采用 SPI-Flash存储固件，并支持固件加密和升级。
● 内置音频DSP编解码、音效和声学处理：
▶ MP2/MP3/WMA/FLAC/AAC(MP4)/WAV(IMA-ADPCM and raw PCM)等解码；
▶ ADPCM/MP2/MP3等编码；
▶ Bass Enhancement/Virtual Bass(虚拟低音)；
▶ 3D Effect(虚拟环绕)；
▶ ALC和Dynamic Range Compression (DRC)；
▶ Parametric Equalizer (EQ)；
▶ Echo(回响)；
▶ Acoustic Echo Cancellation (AEC)。
1.2 应用领域
● 无线(蓝牙)音频播放系统
● 车载免提应用
● 蓝牙4.0 BLE应用类产品
● 卡拉OK系统
● 蓝牙智能灯具，智能家居，桌面音箱类

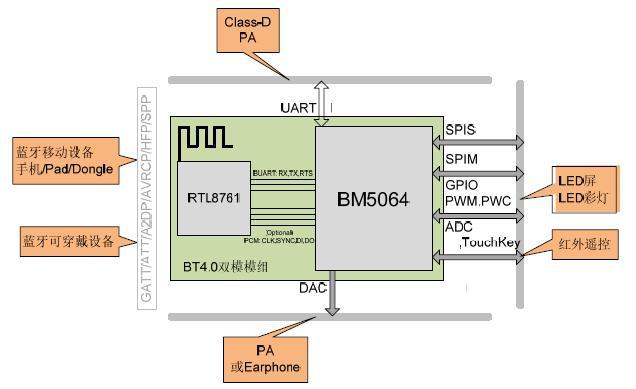

1.3 接口和应用框图

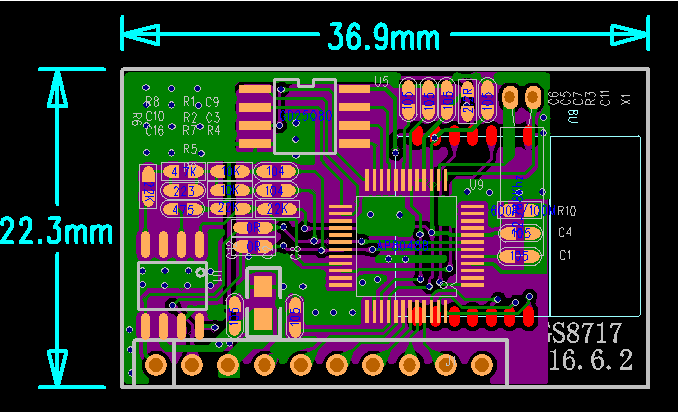

1.4 模组尺寸
1.5 引脚定义
|
PIN# |
TYPE |
Other Function Assignment |
|
1 |
SPK+ |
音频输出正向接口 |
|
2 |
SPK- |
音频输出反向接口 |
|
3 |
5V |
模组5V供电接口 |
|
4 |
GND |
模组电源GND |
|
5 |
PWM_N |
色温脉宽调制信号输出 |
|
6 |
PWM_W |
亮度脉宽调制信号输出 |
|
7 |
PWM_R |
LED_R脉宽调制信号输出 |
|
8 |
PWM_G |
LED_G脉宽调制信号输出 |
|
9 |
PWM_B |
LED_B脉宽调制信号输出 |
|
10 |
IR |
NEC解码输入口 |
2.模组参数和性能
2.1 综合参数
|
PARAMETER |
DESCRIPTION |
MIN |
TYP |
MAX |
UNIT |
|
VDD |
Power supply voltage |
3.35 |
|
5V |
|
|
TEMP |
Operating temperature |
-40 |
|
85 |
℃ |
|
VIH |
Input high voltage |
1.6 |
|
3.6 |
V |
|
VIL |
Input low voltage |
-0.3 |
|
1.0 |
V |
|
VOH |
Output high voltage(@IOH = 8mA) |
2.4 |
|
|
V |
|
VOL |
Output low voltage(@IOL = 8mA) |
|
|
0.4 |
V |
|
Power Consumption |
A2DP playing |
|
60 |
|
mA |
|
HFP communication |
|
60 |
|
mA |
|
|
USB disk or card playing |
|
30 |
|
mA |
|
|
Sniff(BT) & sleep(MCU) mode |
|
12 |
|
mA |
|
|
Sleep mode |
|
2.5 |
|
mA |
|
|
Power down mode |
|
20 |
|
uA |
2.2 BT4.0参数
|
工作频段 |
2.4GHz（ISM Band） |
|
蓝牙规范 |
V4.0 / V2.1 + EDR |
|
Protocol |
GATT, ATT, BB, LMP, HCI, L2CAP, GAP, SDP, RFCOMM |
|
Profile |
A2DP 1.3, AVRCP 1.4, HFP 1.5, HSP, SPP 1.2, OPP |
|
BLE角色 |
Peripheral / Central |
|
输出功率等级 |
Class 2, Typ. 4dBm |
|
接收灵敏度 |
-89dBm |
|
传输距离 |
A2DP：Typ. 20m，Max. 50m |
注：其它信息请参考 RTL8761的数据手册。
2.3 音频性能
高性能双声道立体声16-Bit Audio ADC和20-Bit Audio DAC，支持9种采样率：8KHz、11.025KHz、12KHz、16KHz、22.05KHz、24KHz、32KHz、44.1KHz和48KHz。
2.3.1 Audio DAC性能
|
PARAMETER |
TEST CONDITIONS |
TYP |
UNIT |
|
Dynamic Range |
No Filter |
93.6 / 93.6 |
dB |
|
With A-Weighted Filter |
95 / 95 |
dB |
|
|
Signal-to-Noise Ratio |
No Filter |
95.5 / 95.6 |
dB |
|
With A-Weighted Filter |
98 / 98 |
dB |
|
|
THD+N |
Peak THD+N (@0dBFS) |
-81 / -81 |
dB |
|
Frequency Response |
20 ~ 20KHz |
0.06 |
dBV |
|
Output Swing |
|
0.993 |
Vrms |
|
Inter-channel Gain Mismatch |
|
0.003 |
dB |
|
Group Delay |
|
80 |
us |
|
Inter-channel Phase Deviation |
|
0.01 |
degree |
|
Crosstalk |
|
-99 / -98 |
dB |
2.3.2 高性能 LINE IN性能
|
PARAMETER |
TEST CONDITIONS |
TYP |
UNIT |
|
Dynamic Range |
No Filter |
88 / 88 |
dB |
|
With A-Weighted Filter |
90 / 90 |
dB |
|
|
Signal-to-Noise Ratio |
No Filter |
88 / 88 |
dB |
|
With A-Weighted Filter |
90 / 90 |
dB |
|
|
THD+N |
Peak THD+N (@-2.4dBFS) |
-84 / -84 |
dB |
|
Group Delay |
|
26 |
fs |
|
Power Consumption |
|
7.6 |
mW |
|
Power Supply Rejection Ratio |
1KHz, 300mVrms |
55 |
dB |
2.4 APP简介
 |
 |
 |

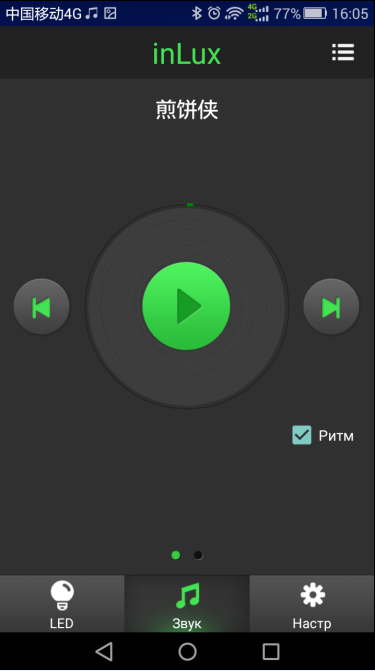

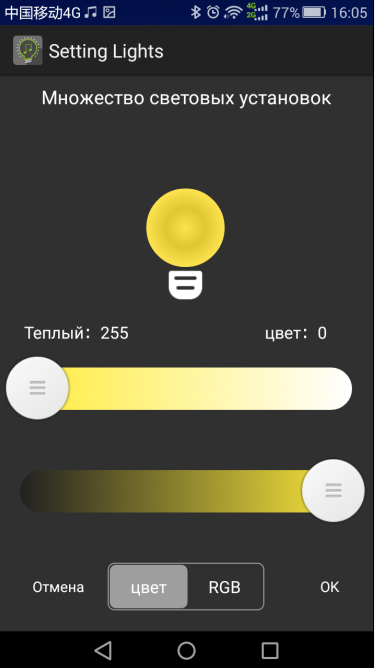

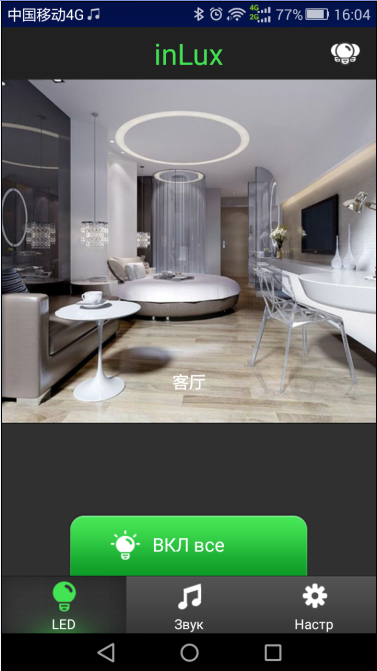

| APP 安装引导界面 | APP冷暖调光界面 | APP RGB调色板界面 |
 |
 |
 |
| APP 主菜单界面 | 音乐播放界面 | 语言选择界面 |
APP应用说明：
1)现有APP需要支持到蓝牙4.0 BLE协议的手机，安卓版的需要操作系统在4.3以上；
2)现有APP IOS的系统最多可以支持到8个设备，安卓版的可以支持到4个设备，适合多房间，多灯光不同冷暖、亮度和色彩的调制；
3)当多个设备同时存在时，界面上会并列多个设备灯。如需单独调试某个设备，可长按该灯符号；
4)调光PWM口默认输出频率为1KHz，占空比在0-255级可调，输出电平为高电平有效；
5)支持多国语言：现支持中文，英语，俄语等多国语言。如需求，亦可定制其他语言；
6)二维码下载可以在官网，百度市场 ，直接搜索inLux下载即可。
