GS8718蓝牙2.0/4.0双模模组

GS8718蓝牙2.0/4.0双模模组

2018-08-15 16:12

1、模组介绍

  GS8718是一款蓝牙2.0/4.0双模模组,兼容蓝牙V2.1+EDR和V3.0+HS,由MVSILION的BM5064音频处理器和REALTEK的RTL8761蓝牙2.0/4.0双模控制器组成。模组提供:ARMCortex-M3内核、丰富的外设接口、音频编解码和各种音效,以及蓝牙2.0/4.0双模应用的协议栈和解决方案。适用于各种蓝牙无线音频或数据传输应用。


1.1特点

● ARM Cortex-M3,主频96MHz,128K SRAM,两线SW调试接口。

● 符合蓝牙4.0规范,双模(2.1BR/EDR+Low Energy Controllers),兼容V2.1+EDR和Bluetooth 4.0 Low Energy (BLE),最高速率3M bit/s。

● 丰富的蓝牙协议支持,如A2DP、AVRCP、HFP、SPP、GATT、ATT等。

● 提供面向 Android和IOS的APP参考源码。

● 采用 SPI-Flash存储固件,并支持固件加密和升级。

● 外设接口:OTG2.0全速控制器、SDIO、SPI、I2S、IR(红外)、ADC、GPIO、直驱 段码LED。

● 内置音频DSP编解码、音效和声学处理:

  MP2/MP3/WMA/FLAC/AAC(MP4)/WAV(IMA-ADPCM and raw PCM)等解码;

  ADPCM/MP2/MP3等编码;

  Bass Enhancement/Virtual Bass(虚拟低音);

  3D Effect(虚拟环绕);

  ALC和Dynamic Range Compression (DRC);

  Parametric Equalizer (EQ);

  Echo(回响);

  Acoustic Echo Cancellation (AEC)。

● 音频接口和数字化单元:

  立体声16-Bit Audio ADC,20-Bit Audio DAC(可直驱耳机);

  立体声Line in、MIC(麦克风)接口;

  I2S/PCM Sync输入输出;

  Mixer和SRC单元。


1.2应用

● 无线(蓝牙)音频播放系统

● 车载免提应用

● 蓝牙4.0 BLE应用类产品

● 卡拉OK系统

● 立体声头戴式耳机

● 蓝牙智能灯具

● Soundbar等

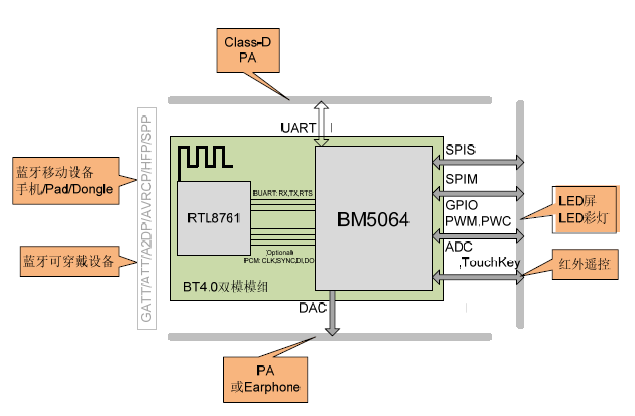

1.3接口和应用框图






1.4电路原理图

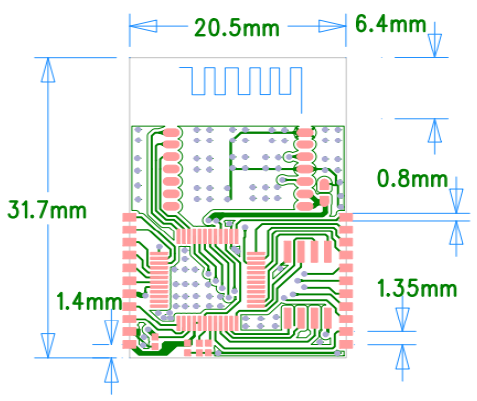

1.5模组尺寸





1.6引脚定义


PIN#

TYPE

Other Function Assignment

1

GP_C14

SWD

2

GP_C13

SWCLK

3

AGND

Ground for Analog

4

DACVMID

Internal voltage reference

5

DAC_RO

Audio right channel output

6

DAC_LO

Audio left channel output

7

VCC33

LDO 3.3V out

8

XIN

32.768KHz Crystal oscillator input for PLL

9

XIO

32.768KHz Crystal oscillator output for PLL

10

DGND

Ground for DIgital

11

VDD

5V power LDOIN

12

DGND

Ground for Dlgital

13

GP_A0

PWM0 / UART_TX / CHARGE-LED

14

PWM1

Cold light debugging

15

PWM2

Warm light debugging

16

PWM3

Red light debugging

17

PWM4

Green light debugging

18

PWM5

Blu-ray debugging

19

MUTE

A fter level control power amplifier

20

RX

UART _RX

21

TX

UART_TX

22

IR

NEC IR



2.模组参数和性能


2.1综合参数


PARAMETER

DESCRIPTION

MIN

TYP

MAX

UNIT

VDD

Power supply voltage

3.35



5V



TEMP

Operating temperature

-40



85

VIH

Input high voltage

1.6



3.6

V

VIL

Input low voltage

-0.3



1.0

V

VOH

Output high voltage(@IOH = 8mA)

2.4





V

VOL

Output low voltage(@IOL = 8mA)





0.4

V

Power
Consumption

A2DP playing



60



mA

HFP communication



60



mA

USB disk or card playing



30



mA

Sniff(BT) & sleep(MCU) mode



12



mA

Sleep mode



2.5



mA

Power down mode



20



uA


2.2 BT4.0参数


工作频段

2.4GHz(ISM Band)

蓝牙规范

V4.0 / V2.1 + EDR

Protocol

GATT, ATT, BB, LMP, HCI, L2CAP, GAP, SDP, RFCOMM

Profile

A2DP 1.3, AVRCP 1.4, HFP 1.5, HSP, SPP 1.2, OPP

BLE角色

Peripheral / Central

输出功率等级

Class 2, Typ. 4dBm

接收灵敏度

-89dBm

传输距离

A2DP:Typ. 20m,Max. 50m
HFP:Typ. 3m,Max. 5m


2.3音频性能

高性能双声道立体声16-Bit Audio ADC和20-Bit Audio DAC,支持9种采样率:8KHz, 11.025KHz,12KHz,16KHz,22.05KHz,24KHz,32KHz,44.1KHz,48KHz


Audio DAC性能:


PARAMETER

TEST CONDITIONS

TYP

UNIT

Dynamic Range

No Filter

93.6 / 93.6

dB

With A-Weighted Filter

95 / 95

dB

Signal-to-Noise Ratio

No Filter

95.5 / 95.6

dB

With A-Weighted Filter

98 / 98

dB

THD+N

Peak THD+N (@0dBFS)
0dBFS

-81 / -81
-75 / -75

dB
dB

Frequency Response

20 ~ 20KHz

0.06

dBV

Output Swing



0.993

Vrms

Inter-channel Gain Mismatch



0.003

dB

Group Delay



80

us

Inter-channel Phase Deviation



0.01

degree

Crosstalk



-99 / -98

dB


高性能 LINE IN性能:


PARAMETER

TEST CONDITIONS

TYP

UNIT

Dynamic Range

No Filter

88 / 88

dB

With A-Weighted Filter

90 / 90

dB

Signal-to-Noise Ratio

No Filter

88 / 88

dB

With A-Weighted Filter

90 / 90

dB

THD+N

Peak  THD+N
(@-2.4dBFS)

-84 / -84

dB

Group Delay



26

fs

Power Consumption



7.6

mW

Power Supply Rejection Ratio

1KHz, 300mVrms

55

dB
